动态链接库(DLL)的生成与调用实操

Ai4Energy大约 12 分钟

动态链接库(DLL)的生成与调用实操

!!! tip
Contents:Julia调用Dll

Contributor: 杨月宝

Email:812987139@qq.com

如有错误,请批评指正。

问题的产生与解决过程概述

我们试图使用Julia来调用热流问题数值计算课程的代码。这些代码是在2003年重新整理的Fortran代码。

第一步:我们生成了Fortran动态链接库(dll),并尝试使用C语言调用该dll。

第二步:接着,我们尝试使用C++来调用该dll,并试图使用Julia来调用它。

第三步:我们配置了VS2013,生成了64位的dll,并使用64位的Julia来调用该dll。

工作环境

  • Julia版本:Julia 1.7.0-beta2
  • 使用的Fortran编译器:Intel.Visual.Fortran.Composer.XE.2013-SP1,这是在VS2013中的Fortran编译器。
  • 开发环境:VSCode(Visual Studio Code)

实践过程

使用Fortran生成dll

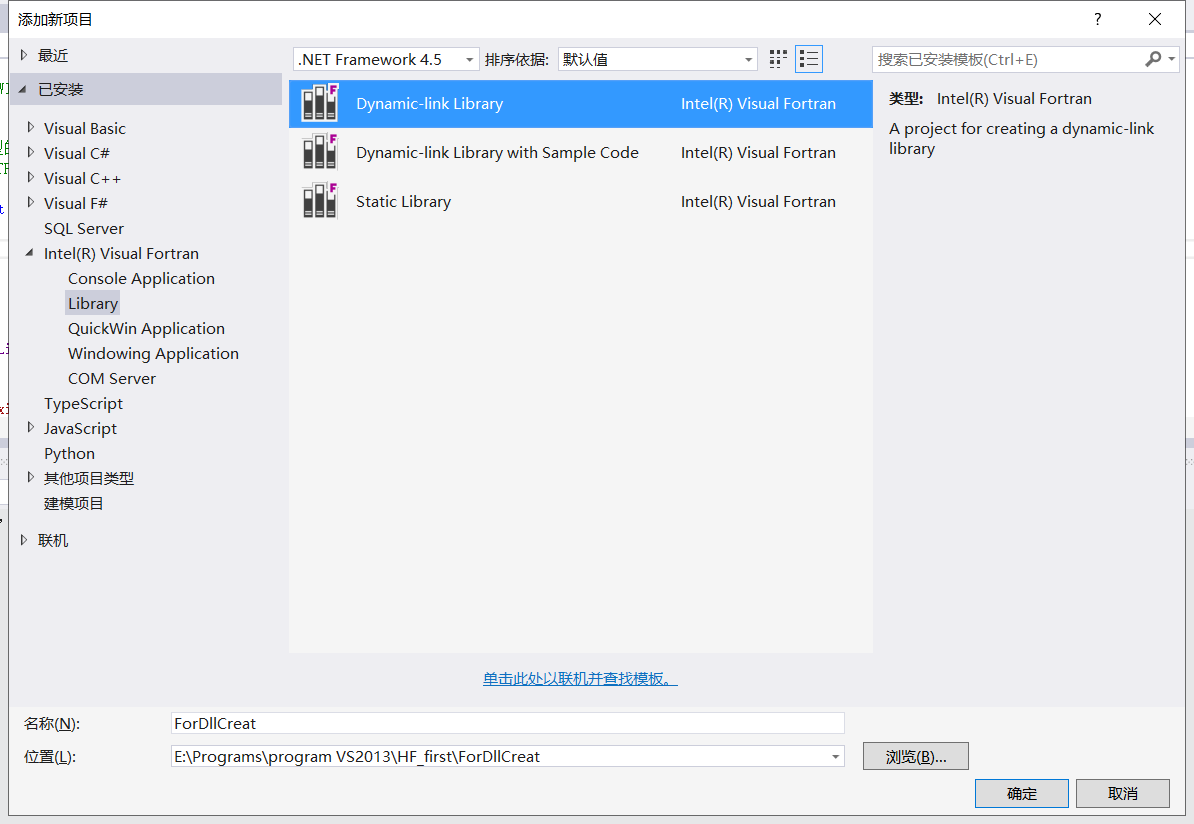

新建一个Fortran动态链接库项目

1
1

在Resource Files中添加一个f90文件,并输入如下内容

SUBROUTINE OUTPUT(a, b, sum)
    !MS$ ATTRIBUTES DLLEXPORT::OUTPUT
    !声明本函数为输出函数
    IMPLICIT NONE
    INTEGER a, b, sum
    sum = a + b
END SUBROUTINE OUTPUT

这段Fortran代码定义了一个名为"OUTPUT"的子程序(SUBROUTINE),它接受三个参数:a、b和sum。代码的解释如下:

  • !MS$ ATTRIBUTES DLLEXPORT::OUTPUT:这是一个特定于编译器的注释(directive),用于指示将该函数声明为输出函数(export function),以便其他程序或语言可以调用它。

  • IMPLICIT NONE:这是一个编译器指令,用于禁用隐式类型声明。它要求所有变量都必须显式地声明其类型。

  • INTEGER a, b, sum:这是变量声明的部分,它指定了a、b和sum都是整数类型的变量。

  • sum = a + b:这一行将a和b的值相加,并将结果赋给变量sum。这行代码的作用是计算a和b的和,并将结果存储在sum变量中。

因此,这段代码定义了一个名为"OUTPUT"的子程序,它接受两个整数参数a和b,并计算它们的和,并将结果存储在sum变量中。通过!MS$ ATTRIBUTES DLLEXPORT::OUTPUT的声明,该子程序可以被导出为一个可供其他程序或语言调用的函数。

Fortran通过下句表示dll输出函数

!MS$ ATTRIBUTES DLLEXPORT::OUTPUT

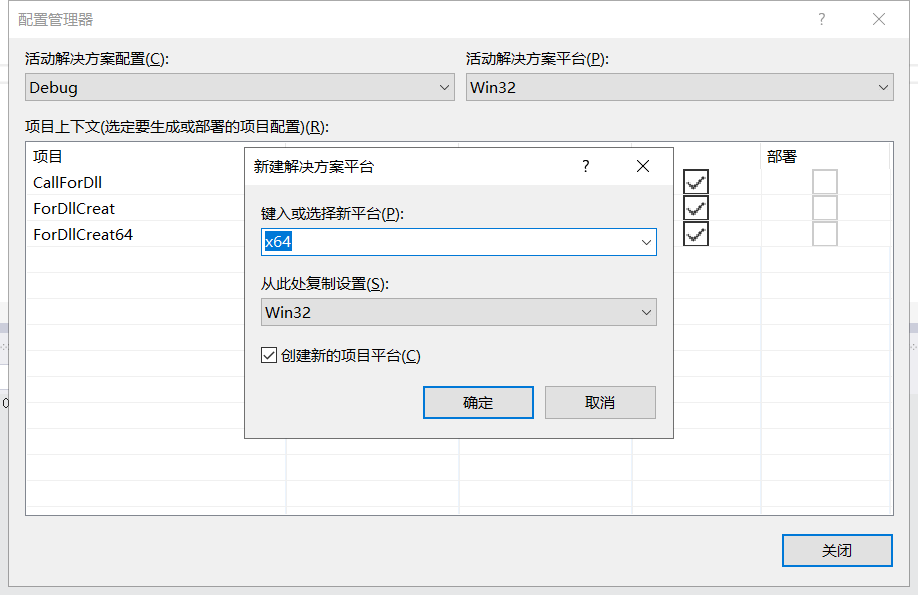

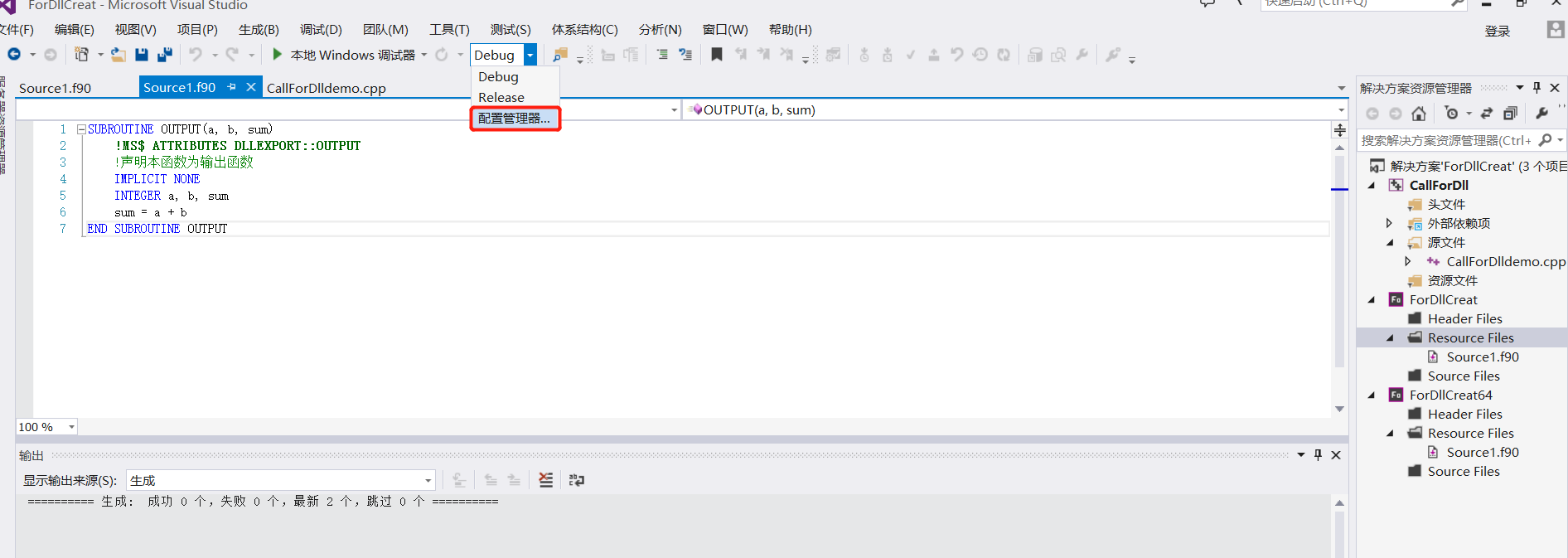

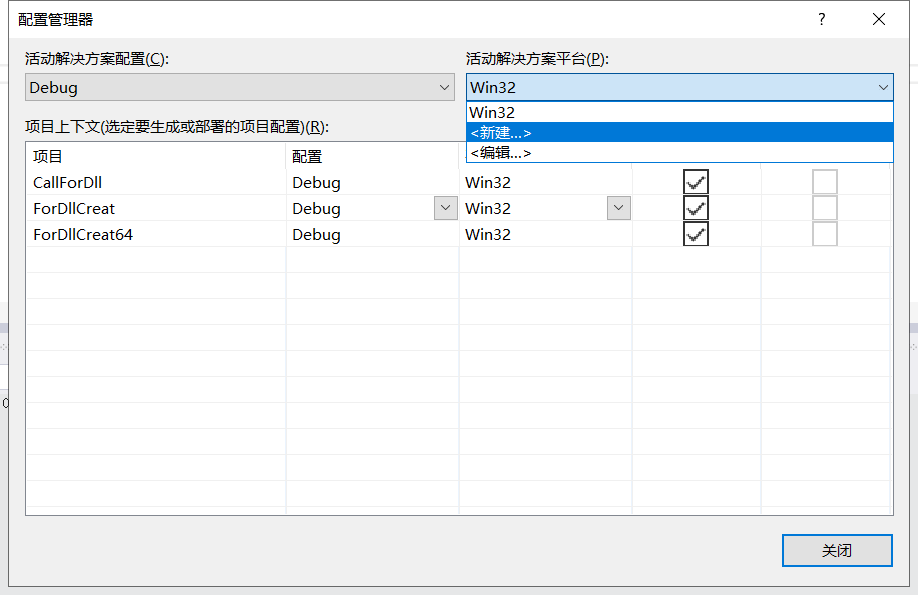

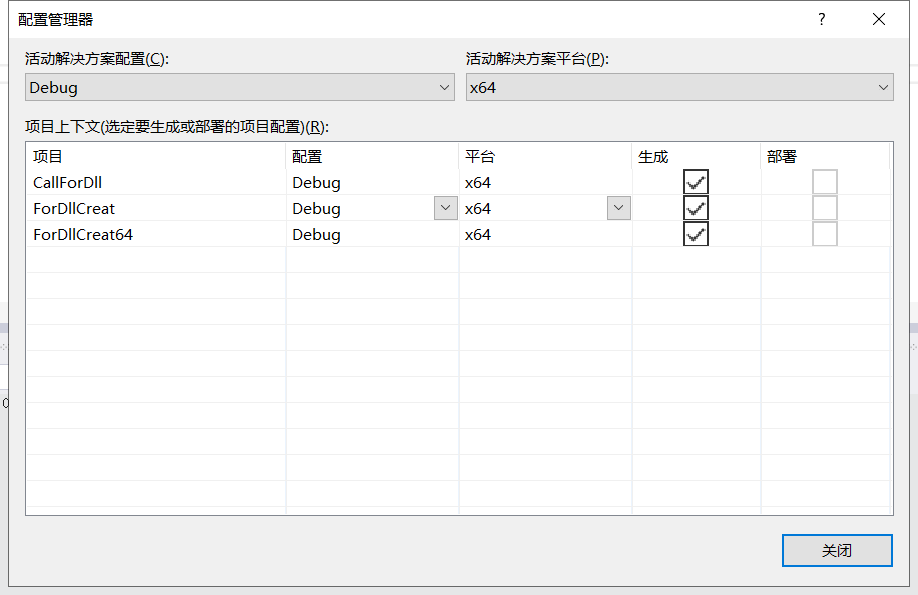

配置编译器属性,选择64位的编译器来生成64位的dll

1
1
1
1

编译文件后生成项目,就可以在.\x64\Debug文件夹下找到生成的dll文件

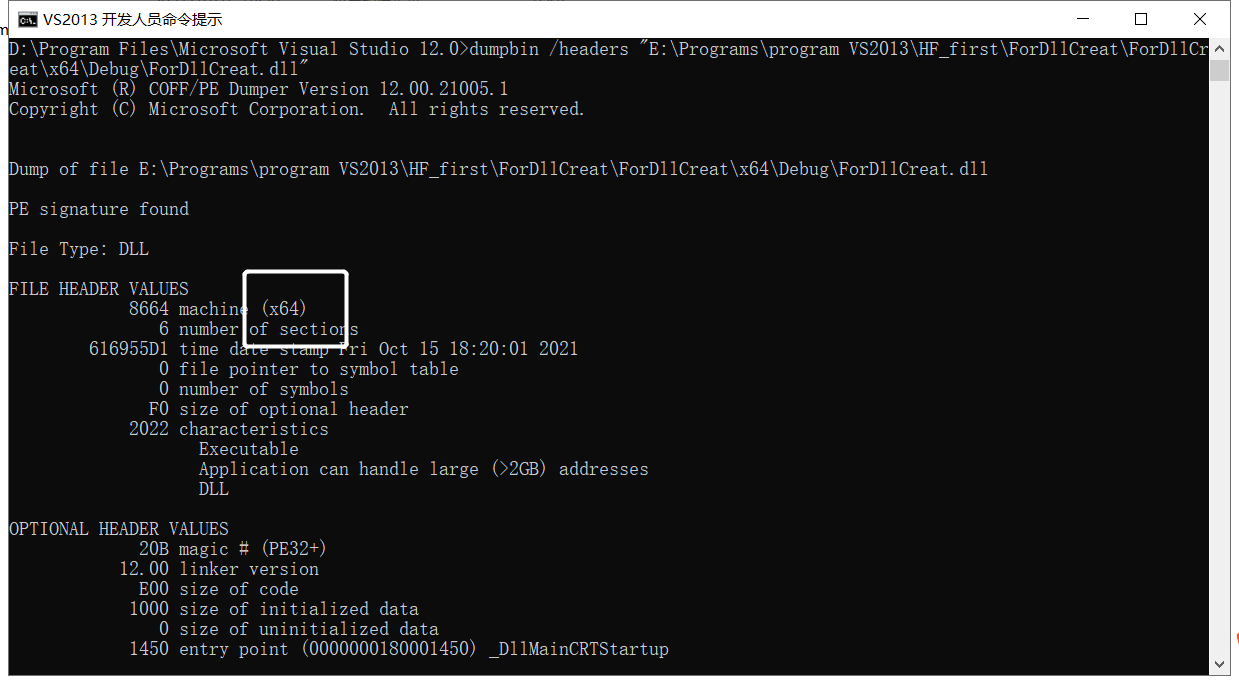

使用VS2013开发人员命令提示查看dll位数

VS2013的工具路径在安装目录下

.\Microsoft Visual Studio 12.0\Common7\Tools\Shortcuts

选择VS2013开发人员命令提示,可以使用dumpbit命令获得dll信息

dumpbin /headers 路径

读取上段生成dll,部分结果:

1
1

以下是更多的参考:

在Windows下,可以使用以下方法来查看DLL文件的位数:

  1. 打开文件资源管理器(Windows资源管理器)。
  2. 导航到包含所需DLL文件的目录。
  3. 右键单击DLL文件,然后选择"属性"。
  4. 在属性对话框中,切换到"详细信息"选项卡。
  5. 在"属性"部分中,查找"位数"或"架构"相关的信息。通常会显示为"32位"或"64位"。
  6. 查看该信息以确定DLL文件的位数。

另外,您还可以使用命令行来查看DLL文件的位数:

  1. 打开命令提示符(CMD)或PowerShell。
  2. 使用cd命令导航到包含DLL文件的目录。
  3. 运行以下命令来查看DLL文件的位数:
    dumpbin /headers <DLL文件名>

    <DLL文件名> 替换为实际的DLL文件名。
  4. 在输出中查找 "x86" 表示32位,"x64" 表示64位。

通过这些方法,您可以方便地查看DLL文件的位数,以确定其兼容性和与其他程序的配合情况。

使用C++调用dll

这里采用动态调用方法,根据网上找到的资料和Fortran程序设计课程讲义,我重新整理了C++代码。

这部分代码把那几个冒号去了就是C的代码(就是说实质是c语言代码)。

调试或启动exe文件前,请将dll文件放于EXE文件所在的Debug文件夹内。我的是在E:\Programs\program VS2013\HF_first\ForDllCreat\x64\Debug

我的解决方案名和Fortran生成dll的方案同名了,请不要混淆。

#include <stdio.h>
#include <windows.h> // 调用 WINDOWS API 函数所需的头文件

typedef void(*Func)(int *, int *, int *);//定义一个函数指针类型,这个指针类型与被调用函数的输入类型要一一对应

int main()
{
 int a = 1, b = 2, sum;

 //宏定义函数指针类型
 HMODULE hLibrary = ::LoadLibrary(L"ForDLLCreat.dll"); //加载动态库文件,dll名前不加L会报错
 if (hLibrary == NULL)
 {
  printf("No DLL file exist!\n");
  return -1;
 }
 Func dllPro = (Func)::GetProcAddress(hLibrary, "OUTPUT");
 //获得 Fortran 导出函数的地址
 if (dllPro == NULL)
 {
  printf("Can not fine the address of the function!\n");
  return -2;
 }
 dllPro(&a, &b, &sum);
 printf("%d + %d = %d\n", a, b, sum);
 FreeLibrary(hLibrary); //卸载动态库文件
 return 0;
}

这段代码是一个使用C语言调用动态链接库(DLL)中函数的示例代码,其解释如下:

  • #include <stdio.h>:包含了标准输入输出函数的头文件。
  • #include <windows.h>:包含了调用Windows API函数所需的头文件。
  • typedef void(*Func)(int *, int *, int *);:定义了一个函数指针类型Func,该指针类型与被调用函数的输入类型一一对应,即接受三个int型指针作为参数且没有返回值。
  • int main():主函数的入口。
  • int a = 1, b = 2, sum;:声明整型变量absum,并分别初始化ab的值。
  • HMODULE hLibrary = ::LoadLibrary(L"ForDLLCreat.dll");:加载名为"ForDLLCreat.dll"的动态库文件。LoadLibrary函数返回一个句柄(HMODULE),用于后续操作。
  • if (hLibrary == NULL):检查动态库文件是否加载成功,如果返回的句柄为空,则说明加载失败,打印错误信息并退出程序。
  • Func dllPro = (Func)::GetProcAddress(hLibrary, "OUTPUT");:通过GetProcAddress函数获取动态库中名为"OUTPUT"的函数的地址,并将其赋给函数指针变量dllPro
  • if (dllPro == NULL):检查函数地址是否获取成功,如果返回的地址为空,则说明获取失败,打印错误信息并退出程序。
  • dllPro(&a, &b, &sum);:通过函数指针调用函数,将absum的地址作为参数传递给被调用函数。
  • printf("%d + %d = %d\n", a, b, sum);:打印计算结果。
  • FreeLibrary(hLibrary);:卸载动态库文件,释放资源。
  • return 0;:程序正常结束返回值。

总体而言,该代码加载了一个名为"ForDLLCreat.dll"的动态库文件,并通过函数指针调用了其中的"OUTPUT"函数,将ab的值作为输入,计算它们的和并将结果存储在sum中,最后打印出计算结果。

使用Julia调用dll

Julia官方文档地址:Calling C and Fortran Codeopen in new window

在开始前,请务必确认Julia的位数与所用dll位数相同,否则会报错dll不是一个可用的Win32应用。

ForDllCreate.dll与ForDllCreate.64.dll内部包含和前文相同的函数,区别是前者是32位,后者是64位。
在64位REPL上载入32位dll会报错。

ERROR: LoadError: could not load library "e:\yyb\HF_first\ForDllCreat.dll"
%1 is not a valid Win32 application.
Stacktrace:
 [1] top-level scope
   @ e:\yyb\HF_first\test.jl:15
in expression starting at e:\yyb\HF_first\test.jl:15

如果你想在Julia中使用ccall函数来调用DLL中的函数,你可以按照以下步骤进行操作:

  1. 假设你有一个名为"example.dll"的DLL文件,其中包含一个名为"add_numbers"的函数,用于将两个整数相加。

  2. 在Julia中,使用ccall函数来加载和调用DLL中的函数。以下是一个示例:

# 调用ccall函数加载DLL文件
const lib = "example.dll"
const handle = ccall((:LoadLibraryA, lib), Ptr{Cvoid}, (Cstring,), lib)

# 定义要调用的函数的签名
const add_numbers = ccall((:add_numbers, lib), Cint, (Cint, Cint))

# 调用函数并获取结果
result = add_numbers(5, 3)
println(result)  # 输出 8

# 卸载DLL
ccall((:FreeLibrary, lib), Cint, (Ptr{Cvoid},), handle)

在上面的示例中,我们首先使用ccall函数加载名为"example.dll"的DLL文件。通过指定函数名称和DLL文件的句柄,我们可以获取要调用的函数的指针。

然后,我们定义了一个名为add_numbers的Julia函数,并使用ccall函数将其与DLL中的add_numbers函数关联起来。

最后,我们调用add_numbers函数,并将参数5和3传递给它。返回的结果存储在result变量中,并打印到控制台。

最后,我们使用ccall函数卸载DLL文件,以释放资源。

请注意,示例中的函数签名和参数类型可能需要根据DLL中的实际函数进行调整。确保使用正确的参数类型和返回类型。

使用ccall函数直接调用DLL函数时,需要小心处理内存管理和类型匹配,确保传递正确的参数和返回类型。

以下是我们针对自己生成的dll的调用的例子:

#error
a = [1]
b = [2]
c = [0]
ccall((:OUTPUT, ".\\ForDllCreat.dll"), Cvoid, (Ptr{Cint}, Ptr{Cint}, Ptr{Cint}), pointer_(a), pointer(b), pointer(c))
print(c)

#work
a = [1]
b = [2]
c = [0]
ccall((:OUTPUT, ".\\ForDllCreat64.dll"), Cvoid, (Ptr{Cint}, Ptr{Cint}, Ptr{Cint}), pointer_from_objref(a) + 0x40, pointer_from_objref(b) + 0x40, pointer_from_objref(c) + 0x40)
print(c)

解释:

  • 在第一段代码中,使用了名为ForDllCreat.dll的 DLL 文件来执行函数调用。函数名称为OUTPUT,该函数接受三个整型指针作为参数,并将结果存储在指针c指向的位置。通过ccall函数来调用 DLL 中的函数,并传递指针参数。最后打印出指针c所指向的值。
  • 在第二段代码中,使用了名为ForDllCreat64.dll的 DLL 文件来执行函数调用。其他部分与第一段代码类似,但是在传递指针参数时,对每个指针都进行了偏移,即将指针从对象引用中提取后加上0x40的偏移量。最后同样打印出指针c所指向的值。

请注意,这段代码中的部分函数和对象引用是特定于编程语言的,并且需要正确配置和具备相应的 DLL 文件才能正常运行。

Julia可用通过ccall函数调用C和Fortran编译的dll文件,输入格式为

  ccall((function_name, library), returntype, (argtype1, ...), argvalue1, ...)
  ccall(function_name, returntype, (argtype1, ...), argvalue1, ...)
  ccall(function_pointer, returntype, (argtype1, ...), argvalue1, ...)

这里通过第一种调用方法来调用我们编译的ForDllCreat64.dll,

function_name是调用的函数名称。引用时即可以用:OUTPUT表示,也可以用"OUTPUT"表示。

C语言与Fortran输出dll时函数名不变,C++输出函数有命名粉碎,自制dll尽量采用C输出,一定要确定被调用函数的名字才能成功引用。可看此视频open in new window

library是被调用dll的路径,用字符串表示。调用C标准库中的函数时,library可以略去。

#调用C标准库函数,不用写引用
t = ccall(:clock, Int32, ())

returntype是被调函数的返回类型。Fortran的subroutine返回类型是空,即void,在Julia中表示为Cvoid。数据类型对应的表格可以参考下文表格,也可以查看官方文档。

(argtype1, ...)是一个tuple,与被调函数的输入变量类型要一一对应,类似在C++中定义一个与被调函数输入变量类型一一对应的函数原型。

argvalue1, ... 这部分是输入变量,类型要与(argtype1, ...)一一对应,并与被调函数对应。输入变量不用tuple表示。

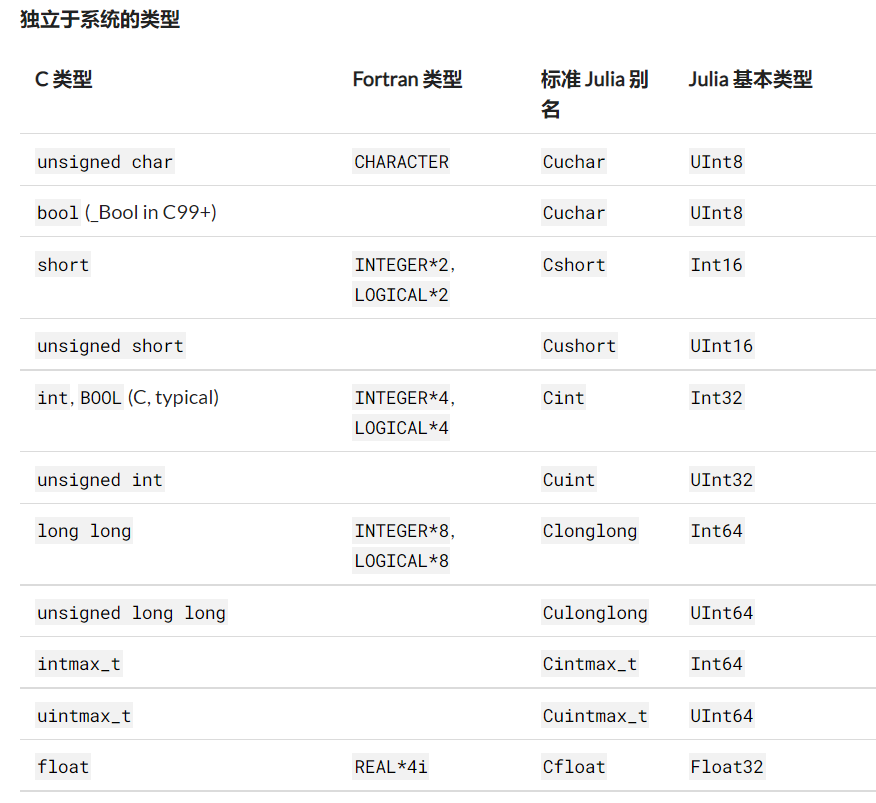

不同语言间调用dll,最重要的就是数据类型的匹配。下表是从Julia官方文档中复制的数据类型对应表open in new window。更多细节请查看官方文档。

图 1
图 1

更多julia的信息

Julia中指针的用法 (以下内容暂时不用那么细,先忽略,需用到时查julia的官方文档。)

数组类型基本上通过指针传递。

Julia中,指针有两种,Ptr{T}与Ref

Ptr表示的是从变量获得的地址,这类地址是否被销毁不由Julia管理,一般是“危险的”(unsafe)。

Ref是由Julia分配的地址,这类地址的任何更改都由Julia进行,因此是“安全的”。

但是Ref能用的方法似乎不多,目前为止我没学明白这个怎么用。

Julia中获得变量地址的函数有pointer和pointer_form_objref,他们获得的指针都是Ptr型的
pointer获得的地址被标明了数据类型,并且总比pointer_form_objref的返回值多出一个数据类型的bit数;pointer_form_objref获得的地址是无数据类型的。
在官方文档中,pointer_from_objref是对C提供接口的方法(C_Interfaceopen in new window)

a="大家好"
b=pointer(a)
c=pointer_from_objref(a)
println(b)
println(c)
println(b-c)

println("a[1]的字节数是",sizeof(typeof(a[1])))#UInt8的字节数是1,但是Char类型的字节数是4

由地址获得值的方法是unsafe_pointer_to_objref,这个函数也是官方文档中C接口的函数。

对一个Ptr指针,用pointer获得的指针要减去一个数据类型的bit数才能获得指针内的值。

a=[1.23]

b=pointer(a)
c=pointer_from_objref(a)

d=unsafe_pointer_to_objref(b-0x40)
e=unsafe_pointer_to_objref(c)

println("d=",d)
println("e=",e)
