MTK的"前世今生"

Ai4Energy大约 6 分钟

MTK的"前世今生"

!!! tip
Contents:建模、MTK、Symbolics

Contributor: YJY

Email:522432938@qq.com

如有错误,请批评指正。

!!! note

MTK = ModelingToolkit.jl

[Symbolics.jl](https://symbolics.juliasymbolics.org/dev/)为MTK依赖的符号计算包

[ModelingToolkit.jl](https://mtk.sciml.ai/stable/)为基于符号系统的建模工具包。

[DifferentialEquations.jl](https://diffeq.sciml.ai/dev/)为处理时间微分的求解建模工具包。

MTK似乎很强大,本篇介绍MTK在建模中承担的角色。

模块化思想

首先,我们聊一聊程序设计中的模块化思想。

个人认为,模块化其实不单单是一种软件设计的思想。毫不夸张地说,模块化也是一种组织与架构的哲学。模块化的含义可以用一个词语概括——各司其职。若是在软件开发中,需要加上一个限定词——精细化。即,精细化的各司其职。

模块化解决问题的核心在于,把问题分成若干个部分,每个部分由特定的对象完成。当每个对象的任务都完成之后,问题也就解决了。

从软件开发到社会的组织架构,都由模块化的影子。课程的小组合作,每个人负责一个小部分;上市公司分为市场部、研发部、财务部...。那么在程序中,这些模块的“对象”就是函数。每个函数完成各的任务,当全部执行完成之后,问题解决了。

例如,有一个变量var。问题是:计算10 * var + var * var + 1的结果。

对于这样一个问题,我们习惯于直接把表达式输入得到结果:

result = 10 * var + var * var + 1

但采用模块化的思想,不会这么做。模块化会把这个活分给三个函数去做——乘法函数、平方函数、求和函数。当这个三个函数完成了各自的事情之后,问题解决了。

function mult(a,b)
    return a * b
end
function square(a)
    return a * a
end
function sum(a...)
    s = 0
    for i in 1:length(a)
        s += a[i]
    end
    return s
end
result = sum(mult(10,var),square(var),1)

当然,对于这样一个问题非要用模块化思想那是闲的。若是针对一个复杂的系统,没有人能完成所有细节的解决方案,那么模块化思想就会变得尤为重要。

主要有两个方面的好处:

  1. 从自上而下的角度。作为上层的调用者,不需要关心底层函数怎样解决问题。只需要知道,传递什么数据能获得什么结果。这对于复杂问题的解决非常重要。大问题分为几个小问题,小问题再分为更小的问题。作为架构师只需要关心核心部分的拆解即可。这是高效的“各司其职”。

  2. 从自下而上的角度。把问题细分到不能再分,那么其会具有解决任何问题的潜力。什么意思呢?如果把一个表达式作为一个整体求解,这是完全没有问题的。但如果把一个表达式拆解成四则运算分别求解,就如上面的例子。由该问题设计的四则运算函数,对它们进行合理组合能够解决任何一个求解表达式问题。孰高孰低,立见高下。也可以说,模块化后的解决方案具有普适性,解决了复杂问题中的基本共性问题(足够细分的情况下)。

所以在软件设计领域,有这样一种说法——每一个函数编写时只需要解决一个很小的问题。

MTK在建模仿真中的角色

DifferentialEquations建模方法从发现问题到获得计算结果,在现代计算科学中一般分为两步:

  1. 把问题抽象可量化、可处理的数学问题
  2. 把数学问题设计成可用计算机处理与计算的可计算问题

进一步细分有:

  1. 抽象问题
  2. 符号建模
  3. 模型化简
  4. 生成迭代格式
  5. 迭代求解

毫无疑问,第一步由人来完成。剩下的步骤可以由MTK完成。那么新的问题在于,从2-5是否全由MTK从零开始构建呢?答案是否定的!

实际上,在建模仿真这样的大问题中,仍然是模块化的思想。具体的分工如下:

  • Symbolics.jl:负责符号运算
  • ModelingToolkit.jl:负责模型化简,生成迭代格式
  • DifferentialEquations.jl:负责求解

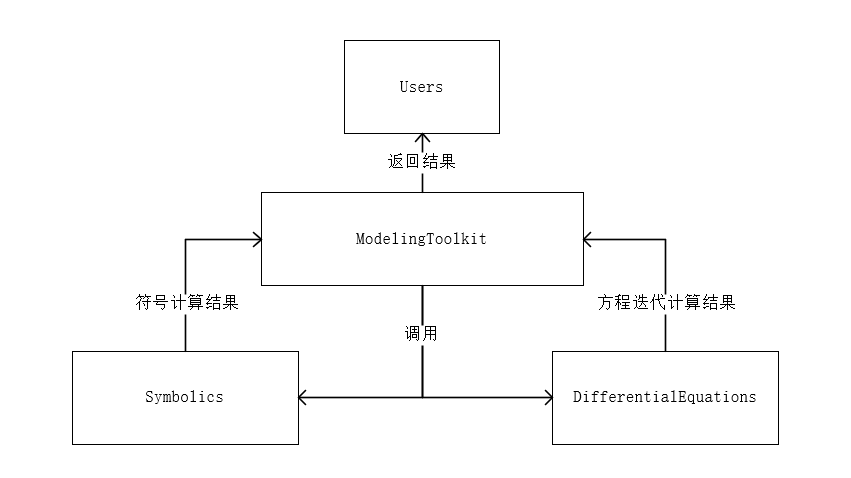

ModelingToolkit的核心在于各种System,System作为一种数据结构,本质是存储的是变量以及由变量构成的方程。而变量的定义与方程的定义由Symbolics完成。所以说,Symbolics是符号计算的基石,MTK在Symbolics的基础之上进一步处理方程与变量,处理成DE能够求解的形式,传递给DE计算。最终得到结果。它们三者的关系如图:

图 6
图 6

Symbolics实例

符号定义

@variables t α σ(..) β[1:2]
@variables w(..) x(t) y z(t, α, x)
@variables A[1:5, 1:3] b[1:3]

方程定义

using Symbolics

@variables x y;
@variables A[1:3, 1:3] B[1:3, 1:3];
x ~ y
x - y ~ 0
A ~ B
A .~ 3x

微分运算

@variables t
D = Differential(t)
z = t + t^2
D(z)
expand_derivatives(D(z))

化简与符号赋值

B = simplify.([t + t^2 + t + t^2  2t + 4t
               x + y + y + 2t     x^2 - x^2 + y^2])
simplify.(substitute.(B, (Dict(x => y^2),)))

还有计算雅可比矩阵、函数符号化等等符号计算的内容可查看官方文档。

小结与启示

启示:文档查询

从模块化的角度看待MTK,我们就能知道。MTK能做什么与不能做什么。又或者说,遇到了问题,应该找谁。

问题类型一:

  1. 符号数组应该如何使用与计算?
  2. Register如何使用?
  3. 如何批量处理符号?

这样的问题应该去看Symbolics.jl的文档。因为MTK就是在它的基础上构建的。它不支持的,MTK也没办法使用。

问题类型二:

  1. 求解的结果如何处理?
  2. 如何确定精度?
  3. Callback如何使用?

这样的问题应该去看DifferentialEquations.jl的文档。因为真正的求解工作是DE完成的。solution的结果也从DE中来(MTK会提供关于符号与solution的接口,但DE中solution handling能用的功能,MTK中也一定能用)。

启示:函数使用

在MTK文档没有写上的功能,但DE与Symbolics的文档中有。一般而言都能使用。例如,符号数组的矩阵运算,MTK中一定能用(某些特殊功能不一定)。DE中关于Problem类型的一些参数调用,MTK也可以使用。

每个包有每个包的特性,包与包之间的依赖关系不是功能的交集,而是功能的并集。底层依赖包的功能在上层调用包一般都能使用。只要有了这一点认识。就能够将SCIML生态的功能充分利用起来。这是贯通的其生态的关键。
