MTK手动空间离散求解PDE

Ai4Energy大约 7 分钟

MTK手动空间离散求解PDE

!!! tip
Contents:MTK、PDE、手动空间离散

Contributor: YJY

Email:522432938@qq.com

如有错误,请批评指正。

!!! note

MTK = ModelingToolkit.jl

PDE = Partial Differential Equation

[ModelingToolkit.jl ](https://mtk.sciml.ai/stable/)符号建模包

MTK的PDE求解技巧

在之前介绍的例子中,所有的微分都是基于时间的微分。从数学的角度来说,微分变量只有一个。而对于有多个微分变量的PDE问题,能否通过MTK手动求解呢?例如,对时间对空间微分的PDE问题。

答案是肯定的。


求解PDE的数值方法有这么几步:

  • 建立数学描述方程
  • 对变量进行离散
  • 迭代求解

MTK用法中,提供了基于时间的一条龙求解。至于多变量的PDE,也有对应的PDESystemopen in new window。但是目前来说,PDESystem还不是很完善。其离散方法涉及NeuralPDE.jlopen in new window的相关内容。就MTK.jl本身来说,没有打通PDE的建模与求解过程。


所以,使用MTK求解PDE的缺口在于,没有针对其它变量的离散-空间离散。那么,如果我们能够手动完成空间离散,这个问题就解决了。事实上,手动空间离散是可行的。

数值传热学实例

考虑一个正方形铸件的散热过程,正方形铸件初始温度1000℃,环境温度为0℃。如图

图 1
图 1

传热的控制方程为:

ρcpTt=λ(2Tx2+2Ty2) \rho c_{p} \frac{\partial T}{\partial t}=\lambda(\frac{\partial^{2} T}{\partial x^{2}} +\frac{\partial^{2} T}{\partial y^{2}})

将参数统一在等式右端,即

Tt=a(2Tx2+2Ty2) \frac{\partial T}{\partial t}=a(\frac{\partial^{2} T}{\partial x^{2}}+\frac{\partial^{2} T}{\partial y^{2}})

其中,

ρ\rho——密度,单位为:kgm3\frac{kg}{m^3}

cpc_p——物体热容,单位为:Jkgk\frac{J}{kg\cdot k}

λ\lambda——导热系数,单位为:Wmk\frac{W}{m\cdot k}

aa——热扩散系数,单位为:m2s\frac{m^2}{s}

内部节点空间离散

对方程进行空间离散,采用二阶中心差分,有:

Ti,jt=a(Ti+1,jn2Ti,jn+Ti1,jnΔx2+Ti,j+1n2Ti,jn+Ti,j1nΔy2) \frac{\partial T_{i,j}}{\partial t}=a (\frac{T_{i+1, j}^{n}- 2 T_{i, j}^{n}+T_{i-1, j}^{n}}{\Delta x^{2}}+\frac{T_{i, j+1}^{n}- 2 T_{i, j}^{n}+T_{i, j-1}^{n}}{\Delta y^{2}})

若使用化简表达,

Δx=Δy=δTi,j=TP,Ti+1,j=TW,Ti1,j=TE,Ti,j1=TN,Ti,j+1=TS \Delta x = \Delta y = \delta\\T_{i, j}=T_P,T_{i+1, j}=T_{W},T_{i-1, j}=T_{E},T_{i, j-1}=T_{N},T_{i, j+1}=T_{S}

则有内部节点的空间离散

Tt=aδ2(TWn+TEn+TNn+TSn4TPn) \frac{\partial T}{\partial t}=\frac{a}{\delta^{2}}(T_{W}^{n}+T_{E}^{n}+T_{N}^{n}+T_{S}^{n} - 4T_{P}^{n})

边边界空间离散

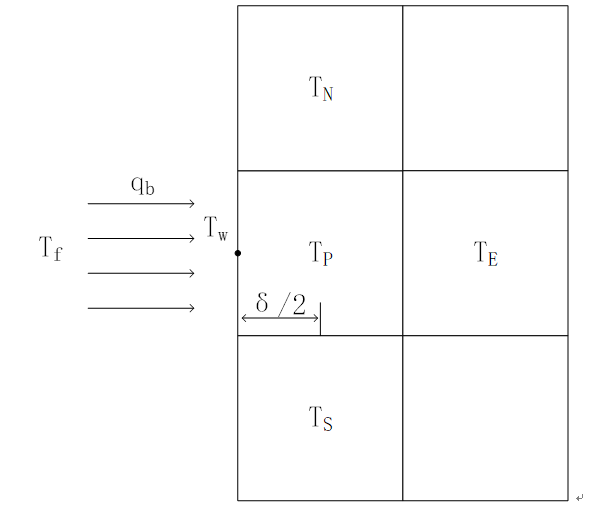

下面考虑边界条件。以W边为例。

图 2
图 2

边界条件使用第三类边界条件。

δh(TfTWn)=δλTWnTPnδ2 \delta h(T_{f}-T_{W}^{n})=\delta \lambda \frac{T_{W}^{n}-T_{P}^{n}}{\frac{\delta}{2}}

为了消去TWnT_{W}^{n},考虑该式子的等比式:

(TfTWn)1h=TWnTPnδ2λ=(TfTPn)1h+δ2λ(a) \frac{(T_{f}-T_{W}^{n})}{\frac{1}{h}}=\frac{T_{W}^{n}-T_{P}^{n}}{\frac{\delta}{2 \lambda}}=\frac{(T_{f}-T_{P}^{n})}{\frac{1}{h}+\frac{\delta}{2 \lambda}} \tag{a}

!!! note
当对流散热系数h足够大时,2λδh0\frac{2\lambda}{\delta h}\approx0,即TWTfT_W \approx T_f。第三类边界条件可以近似为第一类边界条件——壁温恒定为环境温度,如下式推导:

$$T_{W}=\frac{h T_{f}+\frac{2 \lambda}{\delta} T_{P}^{n}}{h+\frac{2 \lambda}{\delta}}=\frac{T_{f}+\frac{2 \lambda}{\delta h} T_{P}^{n}}{1+\frac{2 \lambda}{\delta h}} \approx T_f$$

这是从数学上的一种理解,后面并没使用到该近似。

对边界采用附加源法进行分析。TWT_W为边界点温度,TPT_P节点的能量守恒方程为:

δλTEnTPnδ+δλTNnTPnδ+δλTSnTPnδ+δλTWnTPnδ2=ρcδ2TPt \begin{array}{c}\delta \lambda \frac{T_{E}^{n}-T_{P}^{n}}{\delta}+\delta \lambda \frac{T_{N}^{n}-T_{P}^{n}}{\delta}+\delta \lambda \frac{T_{S}^{n}-T_{P}^{n}}{\delta}+\delta \lambda \frac{T_{W}^{n}-T_{P}^{n}}{\frac{\delta}{2}}=\rho c \delta^{2} \frac{\partial T_P}{\partial t}\end{array}

将式(a)的第三项代入上式中的TWTPT_W-T_P项并化简,最终能得到边边界的边界方程:

TPt=aδ2(TEn+TNn+TSn)(aλδh+δ22+3aδ2)TPn+aλδh+δ22Tf \begin{array}{c}\frac{\partial T_P}{\partial t}=\frac{a }{\delta^{2}}(T_{E}^{n}+T_{N}^{n} + T_{S}^{n})-(\frac{a}{\frac{\lambda \delta}{h}+\frac{\delta^{2}}{2}}+\frac{3 a }{\delta^{2}}) T_{P}^{n}+\frac{a }{\frac{\lambda \delta}{h}+\frac{\delta^{2}}{2}} T_{f}\end{array}

同理可得其它3个边的边边界方程。

角边界空间离散

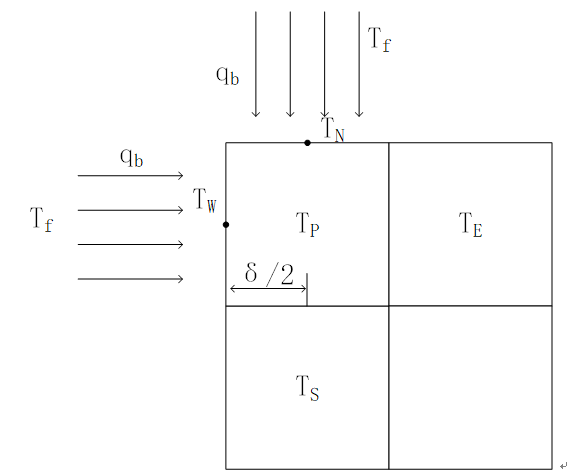

最后考虑角边界。以铸件左上角为例进行分析,下如图所示的角边界。

图 3
图 3

分析方法同边边界的分析方法,最后可得:

TPt=aδ2(TEn+TNn+TSn)(aλδh+δ22+2aδ2)TPn+2aλδh+δ22Tf \frac{\partial T_P}{\partial t}=\frac{a}{\delta^{2}}(T_{E}^{n}+T_{N}^{n}+T_{S}^{n})-(\frac{a}{\frac{\lambda \delta}{h}+\frac{\delta^{2}}{2}}+\frac{2a}{\delta^{2}}) T_{P}^{n}+\frac{2a}{\frac{\lambda \delta}{h}+\frac{\delta^{2}}{2}} T_{f}

离散方程汇总

经过以上推导,得到了内节点表达式、边边界表达式和角边界表达式。为了方便程序表达,对方程的系数进行化简,令,

A=aδ2,B=aλδh+δ22 A = \frac{a}{\delta^2}, B = \frac{a}{\frac{\lambda\delta}{h}+\frac{\delta^{2}}{2}}

!!! note
hh很大时,λδh0\frac{\lambda \delta}{h}\approx 0,所以B2AB \approx 2A。和前面边界条件的理解相似。同样的,这只是一种理解方式,并没有使用。

内节点:

TPt=A(TWn+TEn+ TNn+TSn4TPn) \frac{\partial T_P}{\partial t}=A(T_W^n+T_E^n{+\ T}_N^n+T_S^n - 4T_P^n)

边边界节点:

TPt=A(TWn+TNn+TSn)(B+3A)TPn+BTf \frac{\partial T_P}{\partial t}=A(T_W^n{+T}_N^n+T_S^n)-(B+3A)T_P^n+BT_f

角边界节点:

TPt=A(TEn + TNn )(2B+2A)TPn+2BTf \frac{\partial T_P}{\partial t}=A(T_E^n\ {+\ T}_N^n\ )-(2B+2A)T_P^n+2BT_f

求解实例

求解的全部代码如下:

using ModelingToolkit, DifferentialEquations

# 参数设定
a = 1.27E-5
n = 10
L = 0.2
δ = L / n
λ = 50
h = 1.0E9
Tf = 0.0
A = a / δ^2
B = a / (δ^2 / 2 + δ * λ / h)

@variables t (T(t))[1:n, 1:n]

D = Differential(t)

# 内节点代码
insides = [
    D(T[i, j]) ~ A * (T[i+1, j] + T[i-1, j] + T[i, j+1] + T[i, j-1] - 4 * T[i, j])
    for i in 2:n-1 for j in 2:n-1]

# 边边界代码
Wb = [
    D(T[i, 1]) ~ A * (T[i+1, 1] + T[i-1, 1] + T[i, 2]) - (3B + A) * T[i, 1] + B * Tf
    for i in 2:n-1
]
Eb = [
    D(T[i, n]) ~ A * (T[i+1, n] + T[i-1, n] + T[i, n-1]) - (3B + A) * T[i, n] + B * Tf
    for i in 2:n-1
]
Nb = [
    D(T[1, i]) ~ A * (T[1, i+1] + T[1, i-1] + T[2, i]) - (3B + A) * T[1, i] + B * Tf
    for i in 2:n-1
]
Sb = [
    D(T[n, i]) ~ A * (T[n, i+1] + T[n, i-1] + T[n-1, i]) - (3B + A) * T[1, i] + B * Tf
    for i in 2:n-1
]

# 4 corner boundary
corner = [
    D(T[1, 1]) ~ A * (T[2, 1] + T[1, 2]) - (2B + 2A) * T[1, 1] + 2B * Tf,
    D(T[n, n]) ~ A * (T[n-1, n] + T[n, n-1]) - (2B + 2A) * T[n, n] + 2B * Tf,
    D(T[n, 1]) ~ A * (T[n, 2] + T[n-1, 1]) - (2B + 2A) * T[n, 1] + 2B * Tf,
    D(T[1, n]) ~ A * (T[2, n] + T[1, n-1]) - (2B + 2A) * T[1, n] + 2B * Tf
]

eqs = append!(insides, Wb, Eb, Nb, Sb, corner)

@named sys = ODESystem(eqs, t)

sys = structural_simplify(sys)

# u0 = [1000.0 for i in 1:n for j in 1:n]
u0 = Dict(T[i, j] => 1000.0 for i in 1:n for j in 1:n)
prob = ODEProblem(sys, u0, (0, 100), [], saveat=0.1)
sol = solve(prob, Tsit5())

值得一提的是:


MTK变量定义:

这是有效的变量数组(矩阵)的定义方式,也就是说MTK支持变量数运算。

@variables t (T(t))[1:n, 1:n]

ODESystem定义

ODESystem定义时,既没有传递变量,也没有传递参数,甚至连t也可以不用传递,这都是可行的。ODESystem定义时能够自动检查(check)方程结构,从方程中获得变量信息。

@named sys = ODESystem(eqs, t)

!!! tip
ODESystem定义时,若传递变量数组或者参数数组,check时不能通过。目前来说这是一个bug,所以可以不写。


MTK初值设定

初值或者参数传递时,以下两种方式都可以。但也有区别。在符号计算中,符号在数组中的位置是不确定的。假如以数组的形式传递进去,那么就不知道哪个初值传递给了哪个变量(如果初值或参数都相同那就无所谓)。所以,初值传递需要精确到变量时,最好使用Dict。


u0 = [1000.0 for i in 1:n for j in 1:n]

u0 = Dict(T[i, j] => 1000.0 for i in 1:n for j in 1:n)

saveat

saveat是solution handle中的内容。其作用是使sol中结果存储结果的时间步长为给定步长。

当然,也可以使用sol()获得任意时刻的值。

sol(2.5)

但是这样会丢失变量的顺序,就是无法得知变量与数值的对应关系了。能否解决这个问题,这里还有许多可测试与探索的空间


可视化

!!! tip
Julia生态中,可视化也是很强的!

[Plots.ji](https://docs.juliaplots.org/dev/)远比想象的强大!

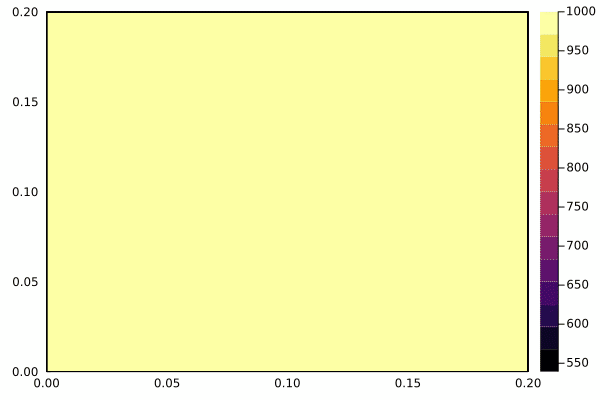

最后,动画走你!

an_len= length(sol[T[1,1]])
using Plots, GR
res = rand(n,n,an_len)
for t in 1:an_len
    for i in 1:n
        for j in 1:n
            res[i,j,t] = sol[T[i,j]][t]
        end
    end
end
xs = LinRange(0.0, L, n)
ys = LinRange(0.0, L, n)
contourf!(xs, ys, res[:,:,10])
anim = @animate for i ∈ 1:50
    contourf!(xs, ys, res[:,:,i])
end
gif(anim, "anim.gif", fps = 24)

物体温度是下降的,在不断散热。
