卡尔曼滤波理论与应用

!!! tip
Contents:卡尔曼滤波(Kalman Filtering)

Contributor: YJY

Email:522432938@qq.com

如有错误,请批评指正。

!!! note

一篇[卡尔曼滤波的英文博客](http://www.bzarg.com/p/how-a-kalman-filter-works-in-pictures/),兼具理论与感性认识。

上述博客的[中文翻译](https://blog.csdn.net/u010720661/article/details/63253509)版本

卡尔曼滤波介绍

一句简单的话概括卡尔曼滤波:综合考虑模型计算值实际测量值,估计动态系统中状态的真实值。

对这句概括的话,提出2个问题:

  • 为什么要综合考虑模型计算值和实际测量值?
  • 如何综合考虑?

对于问题1,有2个事实:

  1. 模型不是准确的。例如,欧姆定律中,电阻值真的是一个常数吗?基础模型尚且如此,更不用说复杂系统的模型了。所以,描述系统的模型,一定是有偏差的。
  2. 测量值不代表真实值。通过各种仪表读数时,读出来的数不能代表真实值,读数时会有各种随机误差。

所以,Kalman觉得可以结合模型计算值与观测值,对状态的真实值进行估计。

对于问题2:

综合考虑的方式为:先通过状态空间方程的计算出结果,再对结合误差对结果进行修正。由此可见,卡尔曼滤波是控制学与统计学的交叉学科方法。

卡尔曼滤波的数学表达

只给结论,不推导。

{xk=Fk1xk1+Γk1wk1zk=Hkxk+vk\left\{\begin{array}{l} x_{k}=F_{k-1} x_{k-1}+\Gamma_{k-1} w_{k-1} \\ z_{k}=H_{k} x_{k}+v_{k} \end{array}\right.

其中:

  • 下表kk代表kk时刻
  • 系统状态向量——xkx_k(行向量)
  • 系统状态转移矩阵——FkF_k,如果在时间域上不变则为——FF
  • 模型噪声——wkw_k
  • 模型噪声矩阵(描述噪声对变量的影响)——Γk\Gamma_k(行向量)
  • 系统量的测向量——zkz_k
  • 量测矩阵——HkH_k(行向量)
  • 模型噪声——vkv_k

同时,噪声满足正态分布:

wkN(0,Qk)vkN(0,Rk) w_k \sim N(0,Q_k) \\ v_k \sim N(0,R_k)

下面为卡尔曼滤波的滤波过程:

Step1 模型计算:

xk=Fk1xk1Pk=Fk1Pk1Fk1T+Γk1Qk1Γk1Tx_{k}=F_{k-1} x_{k-1}\\ P_{k}=F_{k-1} P_{k-1} F_{k-1}^{T}+\Gamma_{k-1} Q_{k-1} \Gamma_{k-1}^{T}

Step2 滤波:

Gk=PkHkT[HkPkHkT+Rk]1x^k=xk+Gk(z~kHkxk)P^k=(IGkHk)PkG_{k}=P_{k } H_{k}^{T}\left[H_{k} P_{k} H_{k}^{T}+R_{k}\right]^{-1}\\ \hat{x}_{k}=x_{k}+G_{k}(\tilde{z}_{k} - H_{k}x_{k})\\ \hat{P}_k = (I-G_kH_k)P_k

其中:

  • 系统的量测的协方差矩阵——PP
  • 滤波后的系统状态向量——x^k\hat{x}_{k}
  • 滤波后的系统状态向量——x^k\hat{x}_{k}
  • 模型噪声的方差——QkQ_k,如果在时间域上不变则为——QQ
  • 测量噪声的方差——RkR_k,如果在时间域上不变则为——RR
  • 滤波后的系统的量测的协方差矩阵——P^k\hat{P}_{k}
  • 测量值向量——z~k\tilde{z}_{k}
  • 模型噪声——vkv_k

卡尔曼滤波实例

考虑加热器:$$\frac{dT}{dt} = -(T-20) + 10$$
即散热系数为1,加热功率为10,环境温度为20。

使用DifferentialEquations.jl获得仿真数据并加上扰动。

using DifferentialEquations
using Statistics, Plots

f(u, t, p) = -(u - 20) + 10

prob = ODEProblem(f, 20.0, (0, 5))

sol = solve(prob, saveat=0.1)
noise = rand(-0.5:0.0001:0.5, length(sol.u))
cov(noise)

measureT = noise + sol.u
t = collect(0:0.1:5)
plot(t, measureT, label="measure", legend_position=:topleft)
plot!(t, sol.u, label="real", legend_position=:topleft)

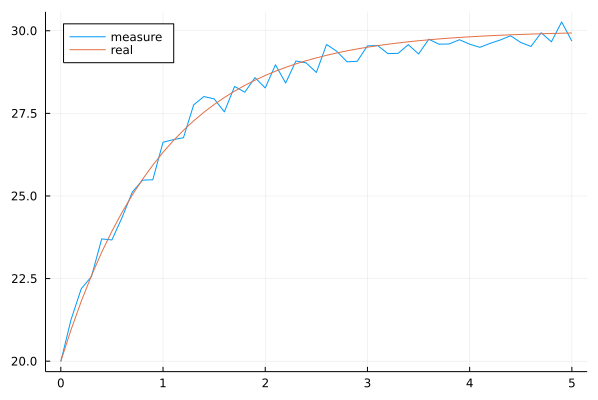

获得的measureT将作为未来每个时间点上的温度测量数据(实际为精确解加随机误差生成的数据)。真实值与测量值如下图。

图 1
图 1

若取dt=0.1dt=0.1,使用欧拉法离散,则上述微分则转变为状态空间方程:$$T_{k+1} = 0.9T_k+3$$

若采用上述状态空间方程,则可以称之为“完美模型”。

为了验证卡尔曼滤波的有效性,我们设计一个十分错误的模型:$$T_{k+1} = T_k$$

即,我们认为这是一个温度不变的系统(错得不能再错的模型)。同时,给一个比较大的QwQ_w,说明模型扰动的方差比较大。

begin
    F = 1
    Γ = 0.1
    H = 1
    Qv = 0.8
    Qw = 10

    P = 10
    x = 20.0

    x_res = zeros(1, length(measureT))
    p_res = zeros(1, length(measureT))

    p_res[:, 1] = [P]
    x_res[:, 1] = [x]

    for i in 1:length(measureT)-1
        _P = F * p_res[1, i] * F' .+ Γ' * Qw * Γ
        _G = _P * H * inv(H * _P * H + Qv)
        _x = F * x_res[1, i]
        global x_res[1, i+1] = _x + _G * (measureT[i+1] - H' * _x)
        global p_res[1, i+1] = (1 - _G' * H) * _P
    end

    plot!(t, x_res[1, :], label="Wrong Model", legend_position=:topleft)
end

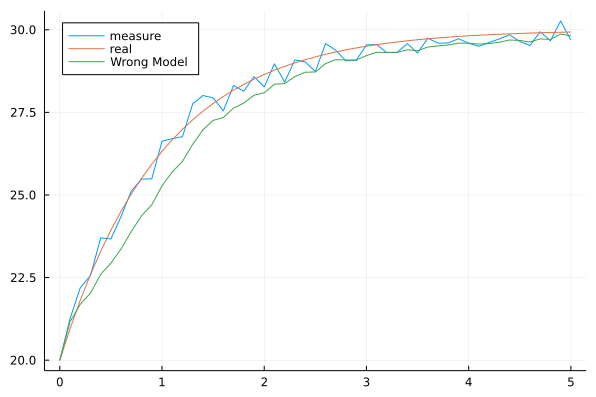

图 2
图 2

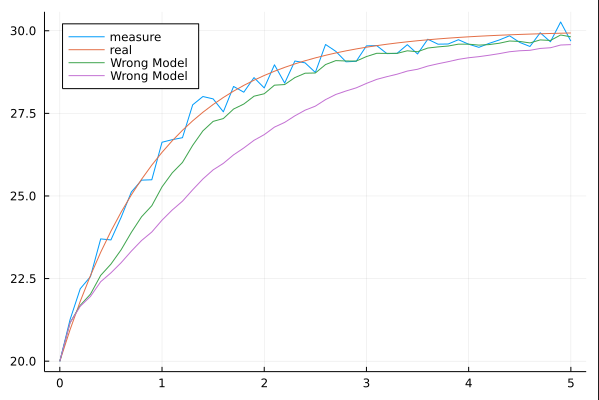

结果显示,居然和真实值差不多。如果令Qw=1Q_w=1,给得比较小。则变成了:

图 3
图 3

没那么好,但也不差(比直线好太多了)。

如果把模型设置成原本的模型则:

begin
    F = 0.9
    Γ = 0.1
    H = 1
    Qv = 0.8
    Qw = 10

    P = 10
    x = 20.0

    x_res = zeros(1, length(measureT))
    p_res = zeros(1, length(measureT))

    p_res[:, 1] = [P]
    x_res[:, 1] = [x]

    for i in 1:length(measureT)-1
        _P = F * p_res[1, i] * F' .+ Γ' * Qw * Γ
        _G = _P * H * inv(H * _P * H + Qv)
        _x = F * x_res[1, i] + 3
        global x_res[1, i+1] = _x + _G * (measureT[i+1] - H' * _x)
        global p_res[1, i+1] = (1 - _G' * H) * _P
    end

    plot!(t, x_res[1, :], label="Right Model", legend_position=:topleft)
end

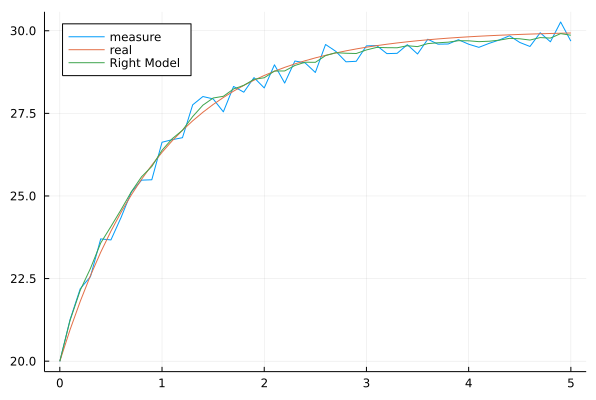

图 4
图 4

基本就一致了。

小结

卡尔曼滤波的重要意义是利用了测量值带来的信息。模型不准确的时候,利用滤波带来的效果,可以对模型进行一个矫正。

但它的缺点在于,对预测没有帮助。对未来的多点预测只能是通过模型。既然是预测,说明事情还没有发生,那测量值无法获得,也就无法通过测量值进行矫正。

其特点是,对已经发生的事情做一个优化,而不能提升预测未来的能力。
